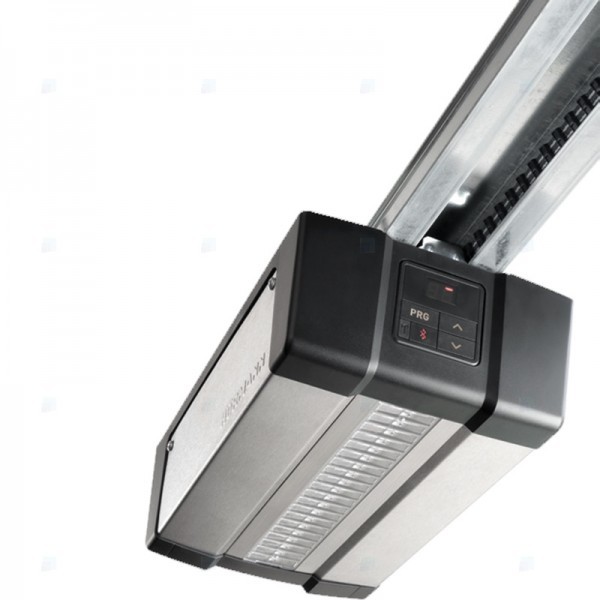

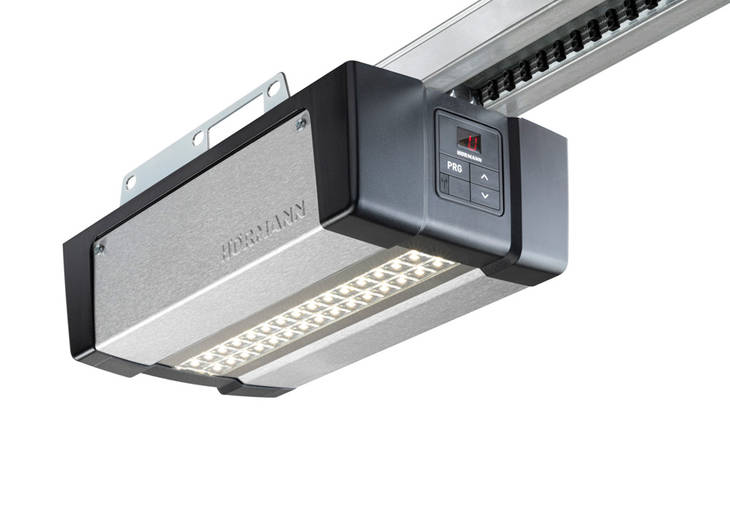

Pohon Hörmann SupraMatic E štvrtej generácie. Koľajnicu, ovládanie a bezpečnostné prvky vyberieme podľa brány a montážneho priestoru; kompatibilitu overíme pre konkrétnu zostavu.
Hörmann SupraMatic E4 je pohon garážovej brány. Vyberá sa podľa konkrétnej brány, kovania, prevádzky a montážneho priestoru.
Hörmann rozlišuje jednotlivé modely a generácie pohonov. Výkon ani funkcie modelu E, P alebo H sa nesmú automaticky preniesť na iný model.

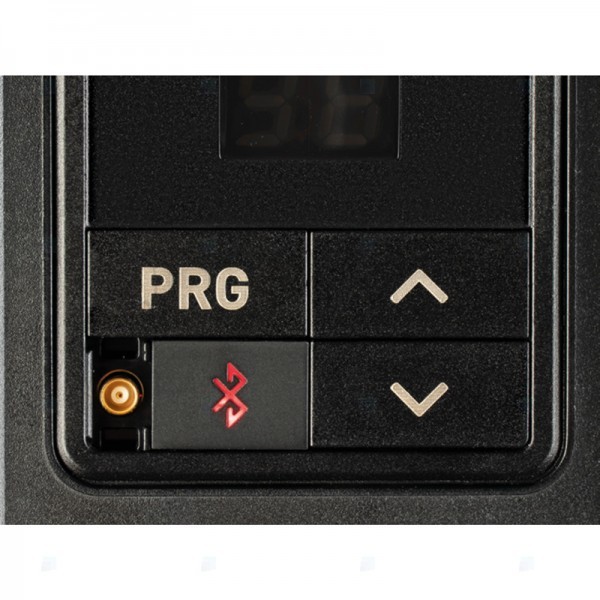

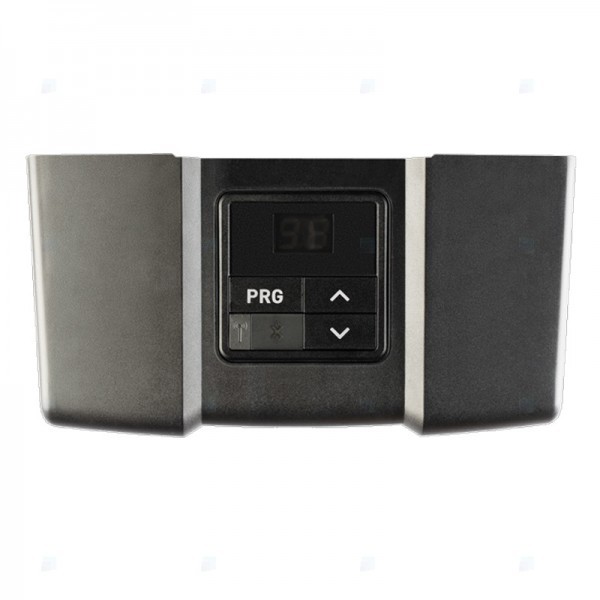

Model má integrovaný Bluetooth prijímač pre aplikáciu Hörmann BlueSecur. Prepojenie so systémom Smart Home a ďalšie funkcie môžu vyžadovať doplnkové zariadenia.
Hodnoty sa vzťahujú iba na SupraMatic E série4; údaje výkonnejších modelov P a H sa sem neprenášajú. Zdroj: Hörmann HF85184 SK, stav03.2026, tlač10.2026, strana84. Ide o referenciu konkrétneho vydania, nie schválenie zostavy.
Ťažná a tlačná sila: 650 N
Krátkodobá maximálna sila: 800 N
Rýchlosť otvárania najviac: 25 cm/s
Katalógová maximálna šírka brány: 5500 mm
Katalógová maximálna plocha brány: 13,75 m²
Katalógové cykly za deň: 25 cyklov/deň
Katalógové cykly za hodinu: 10 cyklov/h
Šírka, plocha a počet cyklov sú samostatné katalógové medze. Nepotvrdzujú ich ľubovoľnú kombináciu. Rýchlosť otvárania závisí od typu, hmotnosti a veľkosti brány. Konkrétnu bránu, koľajnicu, kovanie, prevádzku a bezpečnostné prvky musí posúdiť odborník podľa príslušného návodu.
Pri výbere potrebujeme presný model brány, šírku a výšku, kovanie, hmotnosť, fotografie priestoru a údaj o frekvencii používania. Pri existujúcom pohone priložte fotografiu výrobného štítku. Hlava pohonu, vodiaca koľajnica, kovanie a ovládacie príslušenstvo tvoria konkrétnu zostavu; samotná hlava nie je úplnou montážnou sadou.
Technik preverí vhodnosť pohonu, dĺžku koľajnice, zdvih, kotvenie, elektroprípravu a odblokovanie pri výpadku napájania. Maximálna šírka a plocha uvedené v katalógu nepotvrdzujú každú kombináciu brány a kovania.
Najprv stav brány: pohon neslúži na prekonávanie ťažkého chodu ani nesprávneho vyváženia. Pred montážou musí odborník preveriť mechanický stav brány, pružiny, laná a upevnenie. Bránu, ktorá vyžaduje opravu alebo nastavenie, treba najprv uviesť do správneho stavu.
Priestor pod stropom: posudzuje sa aj najvyšší bod pohybujúcej sa brány, nie iba výška stavebného otvoru. Kovanie, koľajnica, unášač a prípadné tepelné namáhanie menia montážne podmienky. Preto pošlite fotografie otvoru, stropu, vedenia brány a prekážok; technik potvrdí polohu pohonu, kotvenie a elektroprípravu.
Garáž bez ďalšieho vstupu: návod SupraMatic 4 požaduje vonkajšie núdzové odblokovanie, ktoré sa objednáva samostatne. Pri výpadku napájania umožní mechanické odblokovanie zvonku. Jeho vhodnosť a vyhotovenie treba zahrnúť do návrhu celej zostavy. Funkčnosť núdzového odblokovania sa podľa návodu kontroluje každý mesiac.

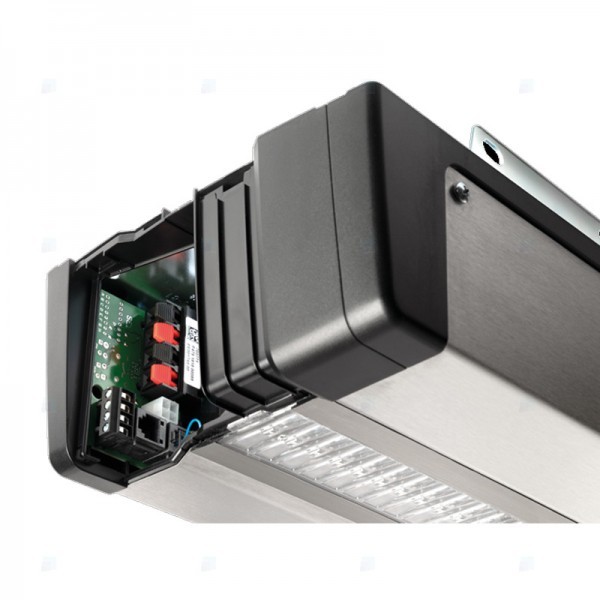

Ovládanie a doplnky: pri rozšírení uveďte presné označenie prijímača, tlačidiel a bezpečnostných prvkov. Samostatné vyobrazenia príslušenstva nepotvrdzujú, že sa všetky prvky dajú pripojiť súčasne. Zapojenie a elektrické pripojenie patria kvalifikovanej osobe.
Zdroj: návod SupraMatic 4 TR10A373-B RE, revízia 10.2020, strany 9–10 a 26–27. Pred realizáciou musí návod aj príslušenstvo zodpovedať presnému typu a revízii dodaného pohonu. Tento podklad sám nepotvrdzuje RC2 konkrétnej brány.
Ovládač sa vyberá podľa modelu prijímača, rádiového systému a generácie. Bluetooth ovládanie v dosahu prijímača sa musí odlíšiť od diaľkového prístupu cez internet, ktorý potrebuje vhodnú dodatočnú zostavu. Požadované funkcie a bezpečnostné prvky preveríme pred montážou. Pri obsluhe bez výhľadu na bránu treba riešiť svetelnú závoru podľa príslušného návodu.
Montáž, nastavenie bezpečnostných funkcií a servis patria odbornej osobe. Úplnú cenu stanovíme podľa modelu, koľajnice, príslušenstva, dopravy, montáže a DPH.
Označenie pohonu ako bezúdržbového neznamená, že celý bránový systém nepotrebuje kontrolu. Návod SupraMatic 4 TR10A373-B RE, vydanie 10.2020, strana 54, odporúča raz ročne odbornú kontrolu a údržbu bránového systému podľa údajov výrobcu.
Bezpečnostné a ochranné funkcie sa podľa tohto návodu kontrolujú raz za mesiac. Bezpečnostné zariadenia bez automatického testovania majú osobitnú polročnú kontrolu. Postup musí zodpovedať skutočne osadeným zariadeniam a návodu dodanej zostavy.
Pri zlyhaní bezpečnostného spätného chodu treba ihneď zabezpečiť odbornú skúšku alebo opravu. Kontrolu a opravy vykonáva odborne spôsobilá osoba; pri práci musí byť zostava odpojená od sieťového aj prípadného núdzového napájania a zaistená proti opätovnému zapnutiu. Vizuálna kontrola používateľa nenahrádza odborný servis.
Nie vždy. Treba preveriť koľajnicu, kovanie a ostatné diely konkrétnej zostavy.
Kompatibilita sa overuje podľa presného prijímača, modelu ovládača a generácie zariadenia.
Nie. Rozmery, konštrukcia a používanie sa posudzujú spoločne.
Podkladom je slovenský katalóg Pohony brán a systémy Smart Home, stav 05/2026, tlač 10/2026. Montážny návod musí zodpovedať presnému modelu a generácii; katalóg ho nenahrádza.
Katalóg výrobcu · Garážové brány · Vyžiadať presnú ponuku
Pohony a Smart Home – slovenský katalóg, stav 05.2026, tlač 10.2026
| Výrobca |
Hörmann
|
| Ovládanie |
Motorom, , Elektrický pohon
|
| Montáž |
Pre návrh pohonu SupraMatic E 4 pripravte fotografie otvoru, priestoru pod stropom, existujúceho kovania a typového štítku brány. V mm zameriame otvor, nadpražie, bočné priestory a voľnú hĺbku garáže; preveríme podklad na uchytenie koľajnice, prekážky a prívod napájania. Doplňte typ a model brány, označenie kovania, požadovaný počet cyklov za deň a v najvyťaženejšej hodine a spôsob ovládania. Koľajnicu a pripojenie určíme pre konkrétny SupraMatic E 4 a danú bránu; údaje modelov P a H sa neprenášajú. Nameraný otvor nie je automaticky objednávkový rozmer ani potvrdenie kompatibility pohonu.
|
| Štandardná výbava |

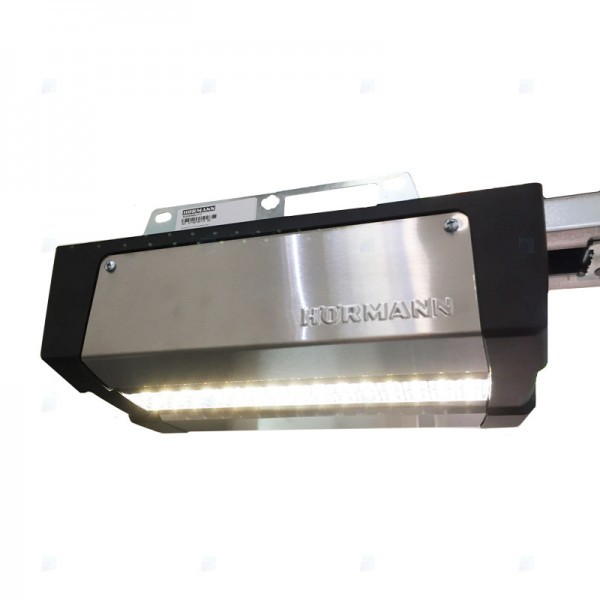

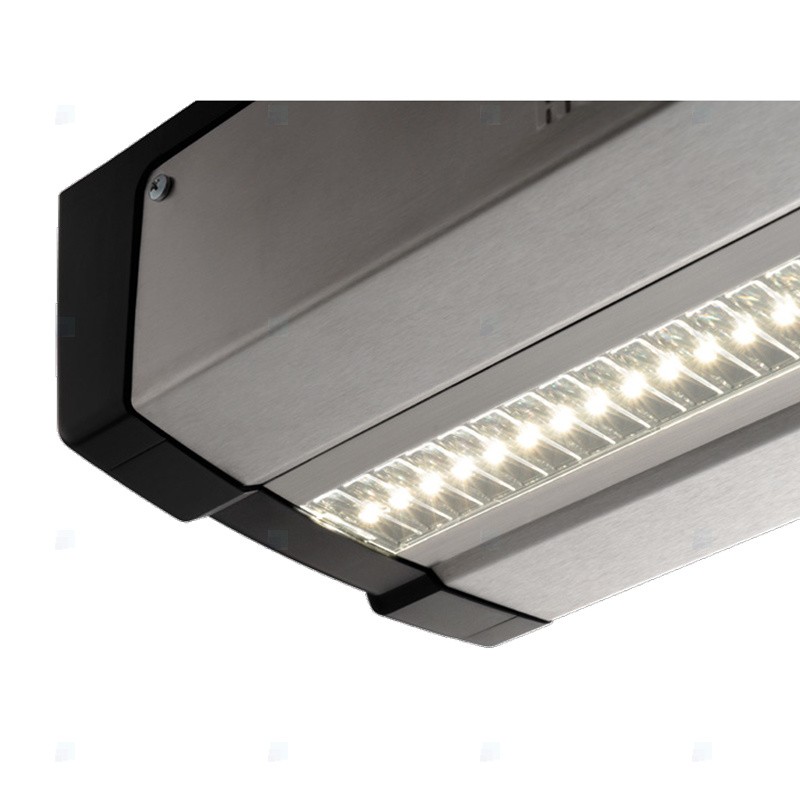

20 LED; integrované pripojenie HCP zbernice. Integrovaný Bluetooth prijímač s možnosťou zapnutia a vypnutia pre Hörmann BlueSecur; internetové ovládanie vyžaduje osobitné posúdenie zostavy. Údaje pre SupraMatic E 4 podľa katalógu HF85184 SK, stav03.2026; výbavu konkrétnej dodávky potvrdíme.
|
